Как заменить кнопку включения iPhone 5




Используя данную инструкцию, вы сможете заменить кнопку включения iPhone 5 в домашних условиях.

Внимание! Производите описанные действия, только если вы имеете соответствующие навыки и опыт.

Также вы можете доверить эту работу нашим специалистам. Стоимость работы включая запчасть составит 1700 руб.

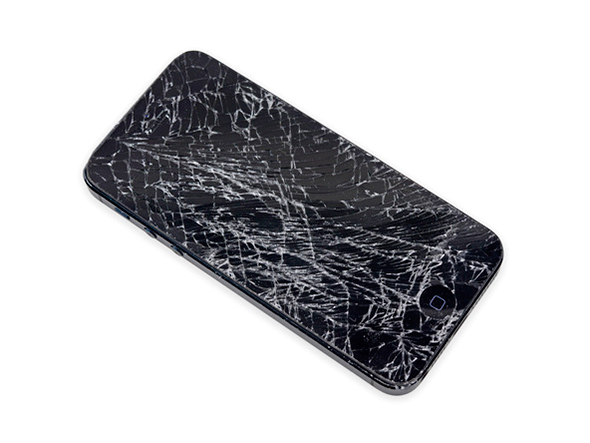

Шаг 1. Если дисплей вашего iPhone 5 треснувший или разбитый, перед тем, как разбирать смартфон, необходимо нанести на поверхность экрана скотч для того, чтобы он не рассыпался во время разборки и чтобы не порезаться во время открытия смартфона.

Шаг 2. Отключите питание iPhone 5, затем открутите два 3,6-мм винта, расположенных по бокам от разъема зарядки в нижней части корпуса.

Шаг 3. Если у вас есть возможность воспользоваться специальным инструментом iSlack для открытия смартфона, следующие два шага для вас. В противном случае, переходите к шагу 5. Поместите нижнюю часть корпуса iPhone 5 между чашечками iSlack напротив пластиковой направляющей. Разведите ручки инструмента для того, чтобы сомкнуть чашечки. Убедитесь, что они находятся в середине смартфона по ширине корпуса.

Шаг 4. Крепко держа смартфон, нажмите на ручки iSlack, чтобы раскрыть его чашечки, что отсоединит верхнюю панель от нижней. После того, как корпус будет открыт, отсоедините чашечки iSlack от смартфона. Если вам удалось открыть корпус смартфона, вы можете переходить к шагу 7.

Шаг 5. Возьмите присоску и прикрепите её к экрану iPhone 5 над кнопкой "Home", убедитесь, что она держится крепко. Если вы открываете смартфон с разбитым экраном, нанесите еще несколько слоев скотча на экран, а затем убедитесь, что между ними и экраном не осталось пузырьков с воздухом.

Шаг 6. Убедившись, что присоска надежно прикреплена к экрану смартфона, аккуратно потяните её вверх, придерживая нижнюю часть корпуса второй рукой. При помощи уголка пластиковой карточки или плоского конца пластикового инструмента для открытия iPhone, поддевайте верхнюю часть корпуса и отсоединяйте её от нижней.

Шаг 7. Далее пройдитесь плоским концом стилуса по всему периметру корпуса, отсоедините все крепления.



Шаг 8. Не отсоединяйте верхнюю часть корпуса от нижней полностью, поскольку в районе динамика они соединены несколькими кабелями. Потяните верхнюю часть и откройте её, поставив на 90 градусов по отношению к основе.

Шаг 9. Открутите два винта, которые крепят скобу, прикрывающую кабели передней панели, к материнской плате. Это один 1,2-миллиметровый и один 1,6-миллиметровый винт, запомните их расположение, чтобы потом вкрутить в нужные отверстия и не повредить материнскую плату.

Шаг 10. Отсоедините скобу, которая закрывает разъемы кабелей, от материнской платы.

Шаг 11. Используя плоский конец пластикового стилуса, отсоедините следующие разъемы – разъем кабеля передней камеры, кабель LCD дисплея, кабель цифрового преобразователя.

Шаг 12. Теперь вы можете полностью отсоединить верхнюю панель iPhone 5 от нижней.

Шаг 13. Отсоедините два винта, которые крепят скобу, прикрывающую коннектор батареи, к материнской плате. Это 1,8-миллиметровый винт и 1,6-миллиметровый винт.

Шаг 14. Снимите эту скобу.

Шаг 15. Используя плоский край пластикового стилуса, аккуратно отсоедините коннектор батареи от его разъема на материнской плате.

Шаг 16. Подденьте пластиковым стилусом батарею смартфона в трех местах – в нижней части и двух точках сбоку.

Шаг 17. Отсоедините батарею.

Шаг 18. Используя острый конец пластикового стилуса, отсоедините коннектор антенны от разъема на материнской плате, он расположен непосредственно над динамиком.

Шаг 19. Открутите два винта, которые крепят скобу материнской платы к корпусу. Один 1,5-мм и один 2,3-мм винт.

Шаг 20. Отсоедините эту скобу от материнской платы.

Шаг 21. Используя плоский конец пластикового стилуса, отсоедините следующие конекторы от их разъемов: верхний и нижний соединительные кабели и кабель модуля кнопок.

Шаг 22. Открутите два 1,3-мм винта с внутренней стороны корпуса в его верхней части.

Шаг 23. Открутите 1,2-мм винт в середине скобы на материнской плате.

Шаг 24. Снимите скобу, расположенную в центральной части материнской платы.



Шаг 25. Острым концом стилуса отсоедините кабель коннектора Lightning от его разъема на материнской плате. Затем аккуратно отогните кабель от материнской платы.

Шаг 26. Нажмите на утопленную в корпус кнопку, расположенную на боковой грани смартфона при помощи скрепки, затем извлеките лоток СИМ карты из смартфона.

Шаг 27. Открутите следующие винты, которые крепят материнскую плату к корпусу смартфона: два 2,3-мм винта, два 2,7-мм винта, один 2,7-мм намагниченный винт. При сборке он должен быть помещен именно в свое отверстие, чтобы не нарушить работу цифрового компаса.

Шаг 28. Отогните материнскую плату от корпуса в сторону разъема для аккумулятора.

Шаг 29. При помощи острого конца пластикового стилуса отсоедините коннектор Wi-Fi антенны от разъема.

Шаг 30. Извлеките материнскую плату из корпуса. Чтобы избежать повреждений, положите её на антистатический коврик.

Шаг 31. Острым концом стилуса снимите резиновый амортизатор с кнопки включения.

Шаг 32. Выкрутите винты, которые крепят пластину между вспышкой и окном камеры. Один 2,9-мм винт-втулку, один 1,6-мм и один 1,9-мм винт.

Шаг 33. Отсоедините пластинку кнопки выключения.

Шаг 34. Используя острый конец стилуса, отсоедините металлическую скобу, которая разделяет выключатель питания и корпус.

Шаг 35. Острым концом стилуса нажмите на кнопку питания снаружи, чтобы вдавить её внутрь. Снимите кнопку питания.

Шаг 36. Открутите винты, которые крепят вибромотор и его скобу к корпусу – 2,3-мм, 1,7-мм и 1,6-мм.

Шаг 37. Снимите вибромотор и его скобу с корпуса.

Шаг 38. Открутите один 1,5-мм и два 1,8-мм винта, которые крепят скобу регулятора громкости.

Шаг 39. Используя острый конец стилуса, отогните скобу рингера и снимите его.

Шаг 40. Используя стилус, отогните скобу кнопок регулировки громкости и снимите эти кнопки.

Шаг 41. Используя острый конец стилуса, отогните скобу кнопки питания влево.

Шаг 42. При помощи плоского конца стилуса, оторвите кабель от липкой ленты, которая крепит его к корпусу.

Шаг 43. Отсоедините кабель от корпуса, отклеив его при помощи стилуса по всей длине.
